Le BENNING PV 1-1+ est une évolution du BENNING PV 1-1 et offre une compatibilité de test améliorée des modules PV de la technologie la plus récente avec des rendements élevés. La protection optimisée contre les surcharges offre une protection 300 % plus élevée contre les courants de court-circuit transitoires causés par des modules de grande capacité.

Données techniques :

• Contrôle selon la norme DIN EN 62446 (VDE 0126-23)
• Mesure de la résistance du conducteur de protection avec un courant de contrôle de 200 mA
• Mesure de la tension à vide des modules solaires / chaînes de modules PV jusqu'à 1000 VDC
• Mesure sûre et sans danger pour l'utilisateur du courant de court-circuit jusqu'à 15 A DC via un circuit interne
• Mesure de la résistance d'isolement entre les conducteurs DC actifs (+ / -) et la terre avec une tension d'essai réglable (250 V, 500 V, 1000 V)
• Test de fonctionnement par mesure de courant jusqu'à 40 A AC/DC avec la pince de courant Benning CC 3 (N°114.510 en option)
• Affichage et stockage de l'irradiation solaire (W/m2) et de la température ambiante du module PV avec l'appareil de mesure Benning SUN 2 (N°114.530 en option)

Selon la norme IEC62446-1, il n'est pas permis d'effectuer des mesures tant que l'optimiseur n'est pas déconnecté ou court-circuité.

Livré avec :

• Sac de transport
• Jeu de cordons de mesure avec pointes de test (L = 1.2 m, rouge/noir)
• Jeu de pinces crocodile (rouge/noir)

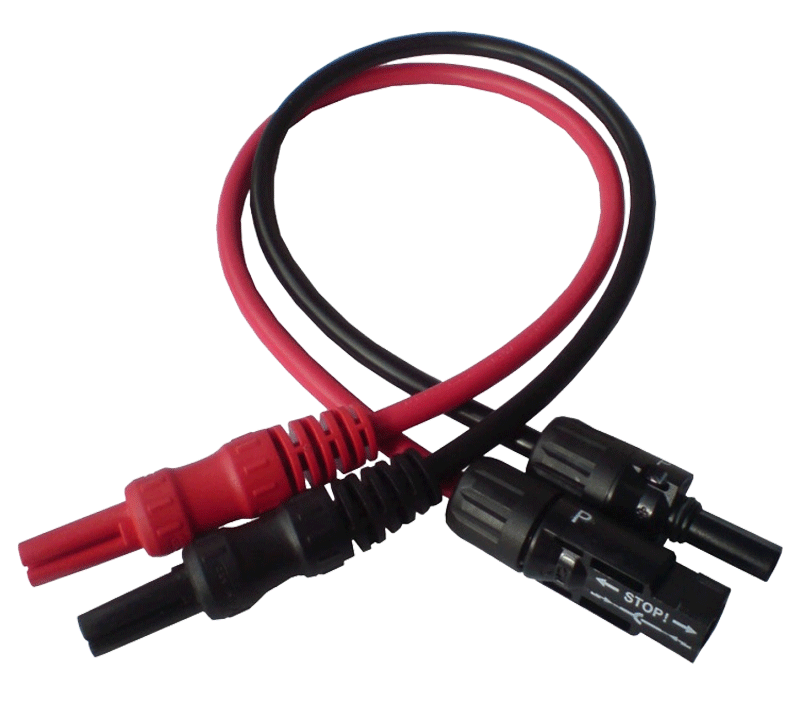

• Cordons de mesure PV pour connecteurs MC4 (rouge/noir)
• Cordons de mesure PV pour connecteurs Sunclix (rouge/noir)
• Câble USB
• 6x Pile 1.5 V (AA / LR6)

Tension maximale autorisée : Danger de mort ou graves blessures en cas de contact avec une tension électrique élevée. N'utilisez l'appareil que dans des circuits électriques jusqu'à la catégorie de surtension CAT III avec 300 V maximum (prises de test de 4 mm) ou de la catégorie de surtension CAT I avec un maximum de 1000 V par rapport à la terre (prises de test PV).

Testeur d'installation fonctionnant sur batterie pour l'installation conforme aux normes et le contrôle répété d'installations photovoltaïques raccordées au réseau, conformément à la norme DIN VDE (EN 62446 0126-23).

Données techniques :

• Mesure de la résistance du conducteur de protection avec un courant d'essai de 200 mA
• Mesure de la tension en circuit ouvert des modules solaires/chaînes PV jusqu'à 1000 V DC
• Mesure sûre du courant de court-circuit jusqu'à 15 A DC via un circuit interne sans aucun risque pour l'utilisateur
• Mesure de la résistance d'isolement entre les conducteurs DC actifs (+/-) et la terre avec une tension d'essai réglable (250 V, 500 V, 1000 V)
• Mesure séparée de la résistance d'isolement à deux pôles via un fil de mesure de 4 mm jusqu'à 300 MΩ
• Mesure de la caractéristique courant-tension (I-U) et de la caractéristique de puissance (P-U)
• Affichage de la tension (UMPP), du courant (IMPP) au point de puissance maximale (MPP) ainsi que du facteur de remplissage (FF)

Livré avec :

• 2x Cordon de mesure (cat.III)
• 2x Pince crocodile
• 2x Câbles de mesure MC-4
• 2x Câbles de mesure Sunclix
• Câble USB a-connecteur sur micro-B-connecteur
• Mode d'emploi rapide
• Guide d'utilisateur sur CD
• Étui de transport
• 6x Pile 1.5 V (AA/LR6)

Option :

• Test de fonctionnement par mesure de courant jusqu'à 40 A AC/DC avec la pince de courant Benning CC 3 (114.510)
• Affichage et stockage de l'irradiation solaire (W/m2) et de la température ambiante du module PV + Mesure de la courbe caractéristique avec l'appareil de mesure Benning SUN 2 (114.530)

Selon la norme IEC62446-1, il n'est pas permis d'effectuer des mesures tant que l'optimiseur n'est pas déconnecté ou court-circuité.

Testeur d'installation fonctionnant sur batterie pour l'installation conforme aux normes et le contrôle répété d'installations photovoltaïques raccordées au réseau, conformément à la norme DIN VDE (EN 62446 0126-23).

Données techniques :

• Mesure de la résistance du conducteur de protection avec un courant d'essai de 200 mA
• Mesure de la tension en circuit ouvert des modules solaires/chaînes PV jusqu'à 1000 V DC
• Mesure sûre du courant de court-circuit jusqu'à 15 A DC via un circuit interne sans aucun risque pour l'utilisateur
• Mesure de la résistance d'isolement entre les conducteurs DC actifs (+/-) et la terre avec une tension d'essai réglable (250 V, 500 V, 1000 V)
• Mesure séparée de la résistance d'isolement à deux pôles via un fil de mesure de 4 mm jusqu'à 300 MΩ
• Mesure de la caractéristique courant-tension (I-U) et de la caractéristique de puissance (P-U)
• Affichage de la tension (UMPP), du courant (IMPP) au point de puissance maximale (MPP) ainsi que du facteur de remplissage (FF)
• Affichage et stockage de l'irradiation solaire (W/m2) et de la température ambiante du module PV + Mesure de la courbe caractéristique avec l'appareil de mesure Benning SUN 2 (inclus)

Livré avec :

• SUN 2 (114.530) nécessaire pour la mesure de la courbe caractéristique
• PC-Software BENNING SOLAR Manager
• 2x Cordon de mesure (cat.III)
• 2x Pince crocodile
• 2x Câbles de mesure MC-4
• 2x Câbles de mesure Sunclix
• Câble USB a-connecteur sur micro-B-connecteur
• Mode d'emploi rapide
• Guide d'utilisateur sur CD
• Étui de transport
• 6x Pile 1.5 V (AA/LR6)

Option :

• Test de fonctionnement par mesure de courant jusqu'à 40 A AC/DC avec la pince de courant Benning CC 3 (114.510)

Selon la norme IEC62446-1, il n'est pas permis d'effectuer des mesures tant que l'optimiseur n'est pas déconnecté ou court-circuité.
