Instrument multifonction pour les tests de sécurité électrique et le dépannage des systèmes photovoltaïques jusqu'à 1500 V DC. Le PV-ISOTEST représente une véritable innovation dans le panorama des instruments de vérification et de test des systèmes photovoltaïques. Le PV-ISOTEST mesure la résistance d'isolement d'un seul module, d'une chaîne ou même d'un champ photovoltaïque entier jusqu'à 1500 V DC selon la norme IEC/EN62446. Les mesureurs d'isolement traditionnels nécessitent un boîtier de commutation à courant continu pour court-circuiter les bornes positives et négatives du module, de la chaîne ou du champ photovoltaïque à tester. Avec le PV-ISOTEST, l'utilisation d'un dispositif externe n'est pas nécessaire, le PV-ISOTEST effectue les mesures en toute autonomie et autosuffisance. En outre, grâce à la nouvelle fonction GFL (Ground Fault Locator), le PV-ISOTEST indique la position de toute mauvaise isolation sur une chaîne du système.

Données techniques :

• Mesure de l'isolation jusqu'à 1500 V DC, même sur des systèmes sous tension
• Localisation du module défectueux grâce à la nouvelle fonction GFL
• Continuité du conducteur de protection avec 200 mA
• CAT III 1500 V DC, CAT III 1000 V AC

Livré avec :

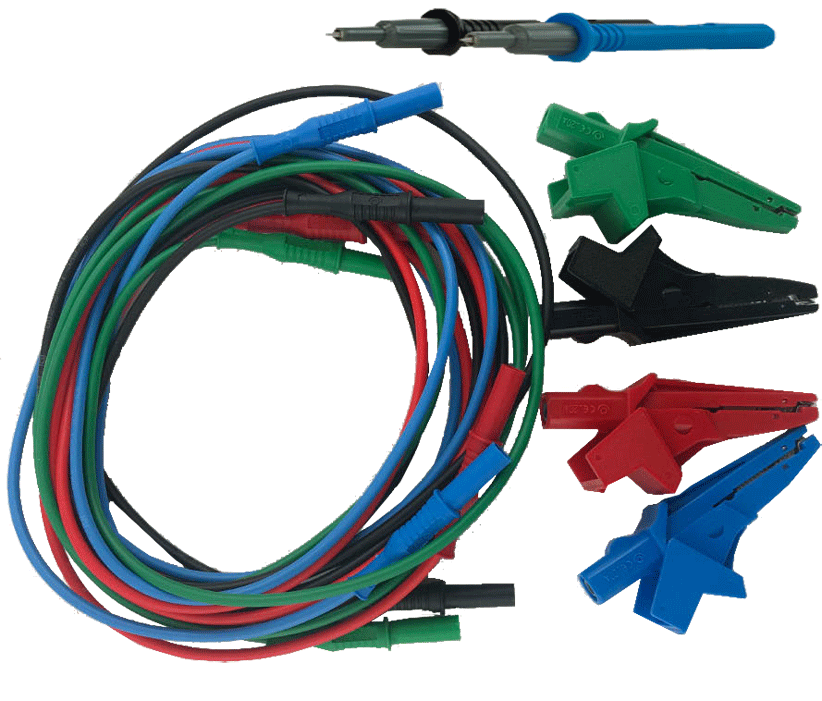

• KITGSC4 avec 4 cordons de mesure et 4 pinces crocodiles
• KITPCMC4 avec 2 MC4
• Adaptateur de raccordement
• Bandoulière SP-5100
• 6x Pile 1.5 V (AA / LR6)
• Câble de raccordement USB
• Logiciel d'évaluation TOPVIEW
• Mallette de protection robuste VA507
• Guide de démarrage rapide
• Protocole d'étalonnage ISO9000

Selon la norme IEC62446-1, il n'est pas permis d'effectuer des mesures tant que l'optimiseur n'est pas déconnecté ou court-circuité.

Testeur d'installation photovoltaïque PV-CHECK, pour l'inspection électrique sûre et normalisée du système de PV et le contrôle fonctionnel du module PV/chaîne jusqu'à 1000 V AC / DC 10 A selon VDE 0126-23 (EN 62446).

Données techniques :

• Mesure des faibles résistances : 0 - 199 Ω
• Courant de court-circuit Isc
• Tension en circuit ouvert
• Uoc
• Mesure de puissance DC et mesure de rendement par détermination
• Mémorisation de la valeur mesurée pour 999 mesures
• Mesure de tension en circuit ouvert et courant de court-circuit
• Test de fonction et mesures de puissance DC à 100 A
• Fonction enregistreur de données
• CAT III 300V à la terre, max 1000V entre les entrées

Livré avec :

• DC pince à transformateur de courant 10 A/100 A DC
• KITPV-MC4 kit adaptateur de test MC4
• Câble de mesure 4 fils
• 4x Pince crocodile
• Câble USB avec adaptateur
• TOPVIEW logiciel d'analyse
• Sac de transport
• 6x Pile 1.5 V (AA / LR6)
• Mode d'emploi

Compatible avec les connecteurs photovoltaïques PV-STICK (123.400 & 123.405).

Selon la norme IEC62446-1, il n'est pas permis d'effectuer des mesures tant que l'optimiseur n'est pas déconnecté ou court-circuité.
